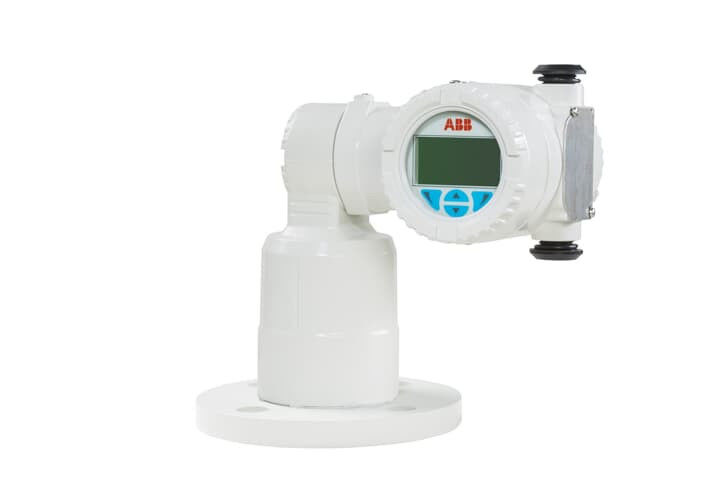

레이저 레벨 송신기 LLT100

측정

• 범위
  0액체의 경우 5~30m (2~100 ft)
  0.5~100m(2~330피트)
  0반사 목표물을 가진 위치 응용 용도로 5m ~ 200m (2 ft ~ 660 ft)

• 결의
  5mm (0.2 in)

• 전형적인 정확성
  ±11mm (0.4 in)

• 측정선
  레이저 파장: 905nm, 눈 안전, 1급

• 레이저 빔 분차
  < 0.35°

• 환경 조건

• 작동 온도
  40°~+60°C (~40~+140°F), 냉각 튜브로 280°C (535°F) 까지

• 저장 온도
  40~+85°C (-40~+185°F)

• 생존 온도
  40°C ~ +80°C (40°F ~ +175°F)

• 프로세스 압력
  기본 모델: 1 ~ + 2 바 (29 psi)
  위생 모델: 1 ~ +1 바 (15 psi)
  압력 등급 모델: 1~+496바 (719 psi), 플랜지에 따라

출력

• 아날로그
  4~20mA, NAMUR를 준수합니다
• 디지털
  HART 7 (다변수 출력)
• 의사소통
  로컬 HMI, EDD/DTM, 휴대용

전원 공급

• 루프에서 전원 공급
  4~20mA, 16~42V DC
• 가열 렌즈 옵션
  24V DC (3W)

기계식

• 장막 소재
  파우더 코팅 알루미늄 (표준), 316L 스테인리스 스틸 (선택)
• 크기
  유니버설 - 평면 플랜지 W 247 x H 215 x D 165mm (9.7 x 8.5 x 6.5 in.)
  150급 - W 240 x H 242 x D 154mm (9.5 x 9.5 x 6.1인치) 의 높인 플랜지
  300급 - W 247 x H 242 x D 165mm (9.7 x 9.5 x 6.5 in.)
  DIN PN 16 - 상승 플랜지 W 247 x H 242 x D 165mm (9.7 in x 9.5 x 6.5 in)
  DIN PN 40 - 상승 플랜지 W 247 x H 242 mm x D 165 (9.7 x 9.5 x 6.5 in.)
  위생 플랜지 W 223 x H 215 x D 137mm (8.8 x 8.5 x 5.4 in.)
• 표준 모델의 무게
  유니버설 알루미늄 플랜지: 3.7 kg (8.2 lb)
  316L SST 가구와 유니버설 스테인레스 스틸 플랜지: 8.6 kg (19.0 lb)
• 고압 모델의 무게
  알루미늄 칸막이: 6.7 ~ 7.2 kg (14.8 ~ 15.9 lb), 플랜지에 따라
  316L SST 장치: 플랜지에 따라 10.0 ~ 10.5 kg (22.1 ~ 23.2 lb)
• 위생 모델의 무게
  알루미늄 칸막이: 5.8kg (12.8lb)
  316L SST 장치: 9.1 kg (20.1 lb)
• 보호급
  IP66 / IP67/ Nema 4 (SS 버전 4X)
• 공정 부착
  ∙ 플랜지 (ASME 2 ∙ DN50)
  위생용 픽팅/트리 클램프 4인치 (ISO2852)
• 젖은 부품
  알루미늄, 시멘트 보로실리케이트 창 (기본 모델)
  316L SST, 시멘트 된 보로 실리케이트 창 (기본 모델, 위생 모델)
  316L SST, 융합 보로실리케이트 창 (고압 모델)

운영

• 표시
  ✅ TTG (Through-The-Glass) 인터페이스가 있는 통합 128x64 픽셀 LCD 디스플레이
• 소프트웨어 기능
  부피 계산, 덤핑, 필터링, 임계/경보, 사용자 정의 디스플레이 (HMI와 함께)
• CE, ATEX, IECEx, FM, 3A 승인
