초음파 레벨 송신기 LST200

액체 수치를 측정하는 것은 저장 관리에서 보고까지의 목적을 위해 액체 수치를 정확한 데이터가 필요한 많은 산업에서 핵심 요구 사항입니다.물 및 폐수 처리 응용 프로그램, 수십 개의 레벨 장치가 사용될 수 있는 제품, 간단한 시공, 신뢰할 수 있는 작동, 빠른 배달 및 쉬운 유지보수를 제공하는 제품은 엄청난 고객 가치를 제공합니다.

우리의 고객과 함께 개발 된 ABB의 수준 측정에 대한 광범위한 경험을 바탕으로, LST200 초음파 레벨 송신기는 간단한,지능적이고 신뢰할 수 있는 레벨 측정 솔루션모듈형 설계로 LST200은 디지털 센싱 기술의 최신 개발을 활용합니다.내장된 스마트 칩과 NB-IoT와 같은 미래의 현대 데이터 획득 방법과 업그레이드를 위한 인터페이스를 포함한, 데이터의 측정과 공유를 향상시키기 위해 디지털화의 모든 이점을 제공합니다.

액체 수치를 측정하는 것은 저장 관리에서 보고까지의 목적을 위해 액체 수치를 정확한 데이터가 필요한 많은 산업에서 핵심 요구 사항입니다.물 및 폐수 처리 응용 프로그램, 수십 개의 레벨 장치가 사용될 수 있는 제품, 간단한 시공, 신뢰할 수 있는 작동, 빠른 배달 및 쉬운 유지보수를 제공하는 제품은 엄청난 고객 가치를 제공합니다.

우리의 고객과 함께 개발 및 레벨 측정에 ABB의 광범위한 경험을 바탕으로, LST200 초음파 레벨 송신기는 간단한,지능적이고 신뢰할 수 있는 레벨 측정 솔루션모듈형 설계로 LST200은 디지털 센싱 기술의 최신 개발을 활용합니다.내장된 스마트 칩과 NB-IoT와 같은 미래의 현대 데이터 획득 방법과 업그레이드를 위한 인터페이스를 포함한, 데이터의 측정과 공유를 향상시키기 위해 디지털화의 모든 이점을 제공합니다.

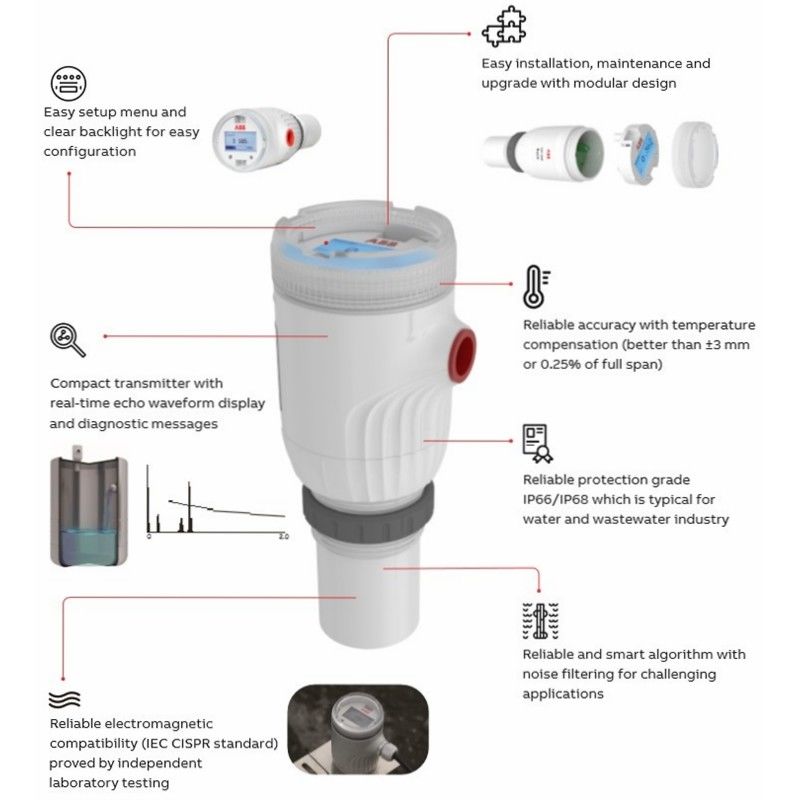

특징:

사용 편리함
• 간편한 설정 메뉴와 명확한 배경 조명
• 모듈형 설계로 쉽게 설치, 유지 및 업그레이드

똑똑하고 신뢰할 수 있습니다.
• 실시간 에코 파형 표시 및 진단 메시지와 함께 컴팩트 송신기
• 온도 보상과 함께 신뢰할 수있는 정확성 (완전 스펜의 ± 3mm 또는 0.25% 이상)
• 도전적인 애플리케이션을 위한 노이즈 필터링을 갖춘 신뢰할 수 있고 똑똑한 알고리즘
• 물 및 폐수 산업에 전형적인 IP66/IP68 신뢰성 보호 등급
• 독립적 인 실험실 테스트로 입증 된 신뢰할 수있는 전자기 호환성 (IEC CISPR 표준)

기술 사양

측정
• 측정 범위
0.35 ~ 8.00m (13.78 ~ 314.96 in)
참고:
작동 조건은 초음파를 약화 할 수 있으며 측정 범위가 짧을 수 있습니다. 대량 재료, 무거운 증기 또는 먼지, 강한 격동 또는 폼을 포함하는 응용 프로그램에 대해 ABB와 상담하십시오..
• 빔 각도
(@ -3 dB, 전체 각): 10°
• 정확성 과 반복성
±3mm 또는 전체 팽창의 0.25%, 어느 쪽이 더 큰지
참고:
정확성과 안정성은 온도 보상, GAP 조절기 및 노이즈 필터를 포함한 알고리즘에 의해 추가로 보장됩니다.
• 결의
1mm
• 업데이트 시간
2초

전기 데이터
• 터미널
최대 케이블 가로 가로 가로: 1.5 mm2 (AWG 16)
• 전원 공급
LST200-기본: 15~30 VDC
LST200-LCD: 19~30 VDC
리플: 최대 5%
• 전력 소비
60mW ~ 600mW
• 아날로그 출력
두 개의 와이어 출력: 4 ~ 20 mA 수준/거리/용량/흐름에 따라, 온도 효과에 대한 완전한 보상
• 통합 LCD 디스플레이 (선택)
블루 백라이트, 6mm 높이의 % 바그램 표시
간단한 설정 메뉴와 함께 간소화된 두 버튼 프로그래밍은 빠른 구성을 가능하게 합니다.
실시간 파형
진단 메시지
전체 및 실제 흐름 표시
언어: 영어와 중국어

기계적 데이터
• 가구 및 센서 장치: PC (폴리카보네이트)
참고: 센서의 화학적 호환성을 확인해야 합니다.
설치 전에
• 크기
90 × 81 × 209 mm (3.56 × 3.19 × 8.24 in)
• 몸무게
680g
• 케이블 입력
M20 × 1.5 가루로 된 케이블 지질 구멍, 직접 가구에
• 프로세스 연결
M56x30, 길이 35mm

환경 데이터
• 전자기 호환성 (EMC)
· IEC 61326-1 표 2
· CISPR B급
• 지적 재산권 보호
EN 60529에 따라 IP66/67
방온에서 24시간 동안 최대 2m까지 IP68 등급
• 온도
-30 ~ 60 °C (-22 ~ 140 °F) 에 따라 EN 60068-2-14
-20 ~ 60 °C (-4 ~ 140 °F) 표시
• 습도
상대 습도: 최대 100%
• 센서 압력
-4 psi에서 44 psi까지 측정 기능
(-0.25 ~ 3.0 바)
• 진동 저항성
랜덤: EN 60068-2-64에 따라
충격: IEC 60068-2-27
• 기후 클래스
IEC 60068-2-38 시험 Z/AD
