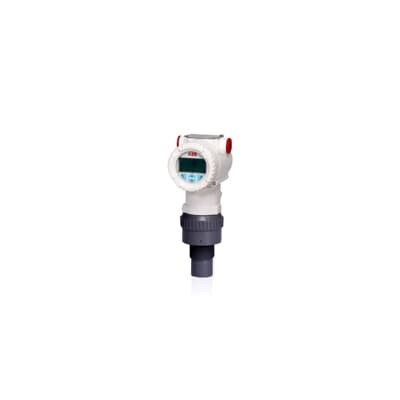

콤팩트 초음파 레벨 송신기 LST300

LST300은 10m (30ft) 까지의 범위에서 레벨, 거리와 개방 채널 흐름을 정확하게 측정하는 고성능 초음파 레벨 송신기입니다.다양한 응용 분야와 산업 분야에서 액체 수준에서 사용하도록 설계된 레벨 측정 장치.

LST300은 레벨 측정의 미래를 나타냅니다. 지능형 컴팩트 송신기를 사용하는 것은 항상 매력적이었지만 특정 제한이 많은 응용 분야에서 사용을 막았습니다.LST300은 오래된 장애물을 제거합니다.. 당신은 홍수 또는 부식 물질의 위험이 프로세스, LST300이 이러한 조건에서 쉽게 살아남을 수 있습니다.LST300는 전체 기기에 대한 부패에 저항하는 최초의 컴팩트 초음파입니다IP68 (선택) 까지의 침입 보호 승인 전체 장치가 홍수에서 살아남을 수 있도록 보장합니다.

LST300는 어떤 계층의 초음파에서도 발견되는 가장 진보된 기능을 컴팩트한 형태로 결합합니다. 그래픽 에코 디스플레이와 고급 진단 덕분에 설치가 쉽습니다.가짜 에코 필터링 알고리즘과 가장 좋은 반사선 각도 결합은 많은 장애물이있는 좁은 영역에서 쉽게 설치 할 수 있습니다.유리 기술을 통해 기기를 구성하기 위해 커버를 열 필요가 없습니다.이 모든 기능이 두 개의 유선 루프 전력으로만 작동하는 장치에서 사용할 수 있다는 것은 믿기 어렵다.

특징:

• 유지보수 없는, 접촉 없는 연속 레벨 센서
• HART 디지털 통신이 가능한 2선 기기
• 최대 10m의 측정 범위
• 폭 넓은 온도 범위 -40 ~ 85 ̊C
• ±2mm 또는 전체 스펜의 0.2%의 정확도 (더 큰 것)
• 좁은 공간에 대한 가짜 에코 필터링으로 5 ̊ 이하의 빔 각도
• 그래픽 에코 디스플레이, 고급 진단 및 쉬운 설정 메뉴와 함께 쉬운 설치
• 독특한 GAP 기술은 어떤 조건에서도 최고의 성능을 보장합니다.
• IP66/67 및 NEMA 4X (30분 동안 1m 깊이까지 잠수할 수 있습니다)
• ATEX, IEC & FM 내성 안전 및 불꽃이 없는 승인

옵션:

- Glass (TTG) 버튼을 통해, 표준 버튼을 누르거나 HMI 인터페이스 없이

6m (20 ft) 또는 10m (32 ft) 측정 범위

FM, ATEX, IECEx 또는 NEPSI 승인, 본질적으로 안전 또는 불꽃이 없는

✅ 설치가 용이하기 위해 표준, 확장 가능한 또는 바닥에 장착 된 브래킷

플랜지 장착 옵션

탑재된 마이크로프로세서는 동시에 전자 펄스를 발사하고 타이머를 시작합니다. 변환기는 이 전자 펄스를 음향 펄스로 변환합니다.측정되는 물질의 표면으로 향하는음향 펄스가 물질의 표면에 닿으면 에너지는 변환기에 반사되어 다시 전자 펄스로 변환됩니다.이 펄스는 마이크로프로세서로 다시 보내집니다, 타이머를 멈추고 신호의 비행 시간을 결정합니다.마이크로프로세서는 정확하게 제품의 수준을 결정강력한 소프트웨어는 신호에서 거짓 음향을 제거하고 전자 필터는 주변 소음을 제거합니다.

비행시간 계산을 이용하여, 배의 높이를 알고 있는 LST는 아래 방정식을 사용하여 목표 표면까지의 거리를 정확하게 측정한다.

레벨 = 높이 -음속 x 비행시간
2

온도는 소리의 속도를 변화시켜 정확한 측정이 더 어려워집니다. 모든 LST 장비는 배경의 온도 변화를 측정하고 보상합니다.다양한 환경 조건에서 정확한 측정을 보장합니다..
