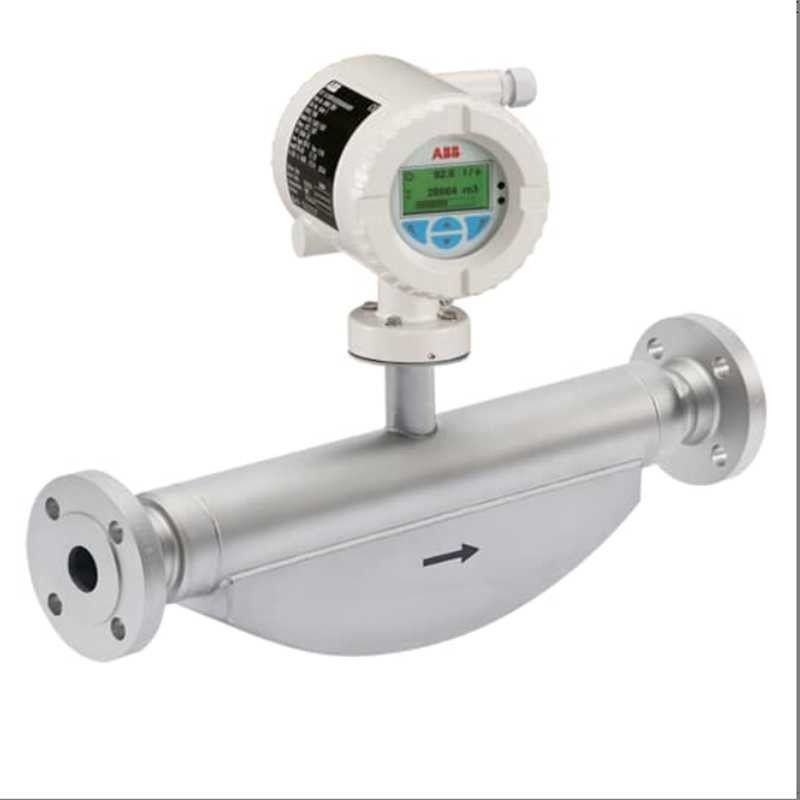

코리올리스 질량 흐름계코리올리스 마스터FCB430 및 FCB450
코리올리스마스테r FCB400 시리즈의 컴팩트 Coriolis 질량 흐름을 측정하는 것은 낮은 압력 하락, 높은 용량, 직관적인 ABB 공통 디스플레이, 5 개의 모듈형 I/O 및 다양한 통신 프로토콜이 있습니다.이제 OIML R117와 MID 승인.
상류 또는 하류 파이프 요구 사항이 없으므로 컴팩트 Coriolis 흐름 미터는 가장 좁은 공간에 설치 될 수 있으며 이전에는 불가능한 응용 프로그램을 가능하게합니다.
| 센서 | ||||
| 모델 | FCB400 표준 설계 | FCH400 위생 설계 | ||
| 차체 | 통합 장착 설계, 원격 장착 설계 | |||
| 액체의 측정 정확도 | FCB430 | FCB450 | FCH430 | FCH450 |
| 질량 흐름* | 00.4%00.25%와 0.2% | 00.1% 및 0.15% | 00.4%,00.25% 및 0.2% | 00.1% 및 0.15% |
| 부피 흐름* | 00.4%00.25%와 0.2% | 00.15% 및 0.11% | 00.4%00.25%와 0.2% | 00.15%와 0.11% |
| 밀도 | 00.01kg/l | 00.002kg/l 0.001kg/l (선택) 0.0004kg/l (선택) |
00.01kg/l | ·0.002kg/l 0.001 kg/l (선택) 0.0004kg/l (선택) |
| 온도 | 1K | 05K | 1K | 05K |
| 가스 측정 정확성* | 1% | 00.5% | 1% | 00.5% |
| 허용된 측정 매체 온도 Tmedlum |
-50~160°C (-58~320F) |
-50~205°C (-58~400F) |
-50~160°C (-58~320F) |
-50~205C (-58~400F) |
| 프로세스 연결 | ||||
| 플랜지 DIN 2501/EN 1092-1 | DN 10 ~ 200;PN 40 ~ PN 160 | 一 | ||
| 플랜지 ASME B16.5 | DN 2/1 ~ 8 in; CL150 ~ CL1500 | 一 | ||
| 지스 플랜지 | DN 10 ~ 200: JIS 10K ~ 20K | 一 | ||
| 파이프 장착 DIN 11851 | DN 10~100인치 (3/8~4인치) | DN 20~100 (%~4인치) | ||
| 파이프 설치 SMS 1145 | DN 25 ~ 80 (1 ~ 3in) | 一 | ||
| DIN 32676 ((ISO2852) 에 따른 3개의 클램프 3번 클램프 BPE |
DN 15 ~ 100 (1/4 ~ 4in) DN3/8 ~ 4in |
DN 20~100 (%4~4인치) DNW: 4in까지 |
||
| 여성 가닥 DIN ISO 228 및 ASME B 1201 | DN 15;PN100 | 一 | ||
| 다른 연결 | 요청에 따라 | 요청상 | ||
| 젖은 재료 | 스테인레스 스틸1.4435 또는 1.4404 ((AISI 316L), 니켈 합금 C4/C22 | 스테인레스 스틸, 닦은 1.4404 (AISI 316L) 또는 1.4435 ((AISI 316L) | ||
| IP 등급 | 통합 장착 설계: IP 65 / IP 67, NEMA 4X 원격 장착 설계: IP 65 / IP 67/IP 68 (센서만, 침수 깊이:5m), NEMA 4X |
|||
| 승인 | ||||
| 폭발 보호 | ATEX/IECEx/UKEX/cFMus/EAC-Ex | ATEX/IECEx/UKEX/cFMus/EAC-Ex | ||
| 위생 승인 | 一 | FDA에 적합합니다 | ||
| 법률 측정 | OIML R117, MID, API/AGA에 따른 법적 측정기기 | |||
| 추가 승인 | www.abb.com/flow 또는 요청하면 가능합니다. | |||
| 측정 값의 %로 정확도를 표시합니다. | ||||
FCB400 시리즈는:
FCB450는 이렇게 덧붙여요:
일반 사양:
